防水堵漏
聯系我們
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道中南世紀城一期2B2-414--417室

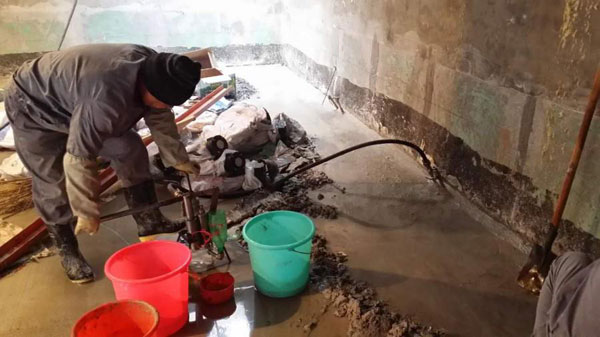

施工縫堵漏
根據裂縫發生的原因及其結構影響的程度等情況，分別采取以下處理措施：
1、表面處理：根據裂縫所在的部位，可用水泥砂漿、防水快凝砂漿以及環氧砂漿等對裂縫部位的表面進行涂抹，粘補，嵌補以及噴漿修補等。
2、內部處理：對于淺縫和只需防滲堵漏的裂縫，一般可用水泥灌漿，如對開度小于0.3mm或滲透流速較大以及受溫度變化影響的裂縫，應采用化學灌漿處理。
3、結構處理結合表面處理：對于影響建筑物整體性或破壞結構強度的裂縫，除了采取內部處理外，有的尚需要采取結構處理結合表面處理的措施，以達到防滲、結構補強或恢復整體性的要求。
4、繞滲的處理：應摸清建筑物兩側的地質情況和滲漏的部位，采取相應的措施進行處理。其處理的方法，有開挖回填、鉆孔灌漿和加深齒墻等。
5、止水、結構縫滲漏的處理：混凝土建筑物止水，結構縫滲漏的修補，首先考慮采用熱瀝青進行補灌。當補灌瀝青有困難或無效時，則可采用化學灌漿。灌漿的材料可用聚氨酯，在采用單液法灌漿時，設備簡單，施工容易。此外，還常采用丙凝漿液。
6、基礎滲漏的處理：應根據滲漏的原因、基礎情況和施工條件進行綜合分析，確定處理方案。對于非巖性基礎，可在建筑物上游做黏土鋪蓋，黏土截水墻或進行黏土灌漿和化學灌漿以及改善下游的排水條件等；對巖基滲漏，一般可采取加深加厚阻水帷幕、帷幕補強灌漿以及下游增設排水孔，改善排水條件等。
7、散滲或集中滲漏的處理：混凝土建筑物出現散滲或集中滲漏的原因，主要由于蜂窩、空洞、不密實及抗滲標號低等缺陷造成。對于建筑物內部混凝土密實性差、裂縫孔隙比較集中的部位，可用水泥和化學灌漿；對于大面積的細微散滲及水頭較小的部位，可采用表面涂抹辦法；對于集中射流的孔洞、流速不大的，可將孔洞鑿毛后用快凝膠泥堵塞。如流速較大，可先用棉絮或麻絲楔入孔洞，以降低流速和減少漏水量，然后再進行堵塞等。
施工縫漏水原因一般分為以下五種情況：
1、新舊混凝土交接縫滲漏水現象(施工縫)
在原有的混凝土結構物上繼續澆灌混凝土時，原來的混凝土基礎表面沒有進行鑿毛處理或鑿毛后未清理干凈及未用水沖洗，就在原混凝土基礎上澆灌混凝土拌合物,這樣就會造成新舊混凝土的接縫之間形成一道滲漏的縫隙。
2、蜂窩麻面水現象
蜂窩麻面的形成直接與混凝土施工有關。主要原因是在施工時漏振或者振動時間不足而發生的，這種蜂窩麻面在混凝土結構中有的是獨立一片存在,有的則呈連貫性的。所以在發生滲、漏時表現為成片滲、漏或成股漏水的現象。
3、荷載變形裂縫漏水現象（斷裂縫）
荷載變形裂縫由兩種情況造成：一種是地下室頂板混凝土結構還未達到設計要求的強度時，被圍護結構擠壓而造成的變形裂縫，再加上地下室的沉降不均勻，造成地下室的頂板出現環向裂縫；另一種是即使混凝土已經達到了設計強度，而在混凝土頂板背面超荷載堆放而造成的裂縫，后者出現的裂縫一般較為明顯，屬于貫穿性的裂縫。
4、混凝土的變形縫滲漏水現象（沉降縫，伸縮縫）
變形縫主要由于在施工過程中止水帶的安裝不牢固，造成搗固時止水帶移位；止水帶附近的混凝土漏搗或搗固不密實，造成變形縫兩側的混凝土存在漏水孔洞；主樓與地庫上部結構各部分之間，因層數差異較大，或使用荷重相差較大，或因地基壓縮性差異較大，使地基發生不均勻沉降，造成止水帶移位或撕裂；主樓與地庫的建筑平面尺寸過長，氣候溫差過大，因熱脹冷縮的緣故，導致在結構中產生過大的溫度應力，造成止水帶移位或撕裂。
5、混凝土的自應力裂縫滲漏水現象
混凝土的自應力裂縫往往是在混凝土墻板上容易產生，它的形式一般為貫穿的裂縫，在整個混凝土墻板上呈現出有規律性的裂縫，一般在3m～5m一道，該種裂縫是混凝土的自應力引起的，原因是混凝土在水泥水化熱達到一定程度的時候，混凝土的膨脹應力開始消失此時的混凝土開始產生收縮．這種收縮是均勻的收縮，所以在此種條件下混凝土墻板的裂縫呈現出有規律性的裂縫。
施工縫堵漏聯系方式：
薛工：158-5106-6698、185-5154-0999
聲明：本網站發布的內容(圖片、視頻和文字)以原創、轉載和分享網絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
